Конусно-лучевой компьютерный томограф в стоматологии.

Рентгенодиагностику в стоматологии на сегодняшний день можно разделить на внутри- и внеротовую. Если к первому типу можно отнести дентальные датчики (ссылка на статью про интраоральную диагностику), то конусно лучевой компьютерный томограф (КЛКТ) относится ко второму типу.
Конусно-лучевой компьютерный томограф — это высокотехнологичное устройство диагностики, которое дает возможность получить трехмерное изображение челюстно-лицевой области высокой точности.
Полученная цифровая информация позволяет доктору определить форму, размеры, протяженность и пространственное положение патологических процессов в костной структуре лицевого скелета.

Из чего состоит компьютерный томограф?

Аппаратный комплекс состоит из рентгеновской установки и рабочей станции (компьютер), монитора, органов управления и специализированного программного обеспечения.
Основные элементы томографа сканирующего модуля (комплекс из рентгеновской трубки и сенсора).

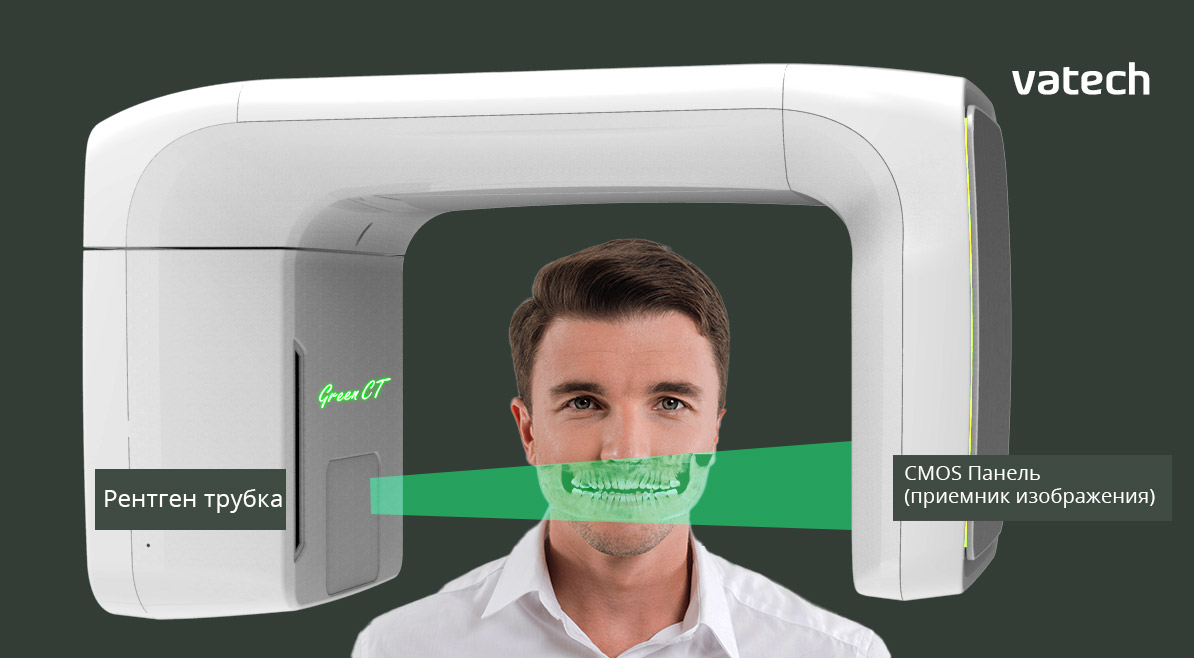

Рис. 1. Процесс сканирования на компьютерном томографе.

Коротко описать процесс можно так:

Лучи исходят из рентгеновской трубки → проходят сквозь челюсти пациента → фиксируются на сенсоре → на рабочей станции сигнал преобразуется в итоговое 3D-изображения.

Физический размер сенсора будет определять максимальный размер поля сканирования. Другими словами, чем больше сенсор, тем большая часть челюстно-лицевой области пациента будет визуализирована.

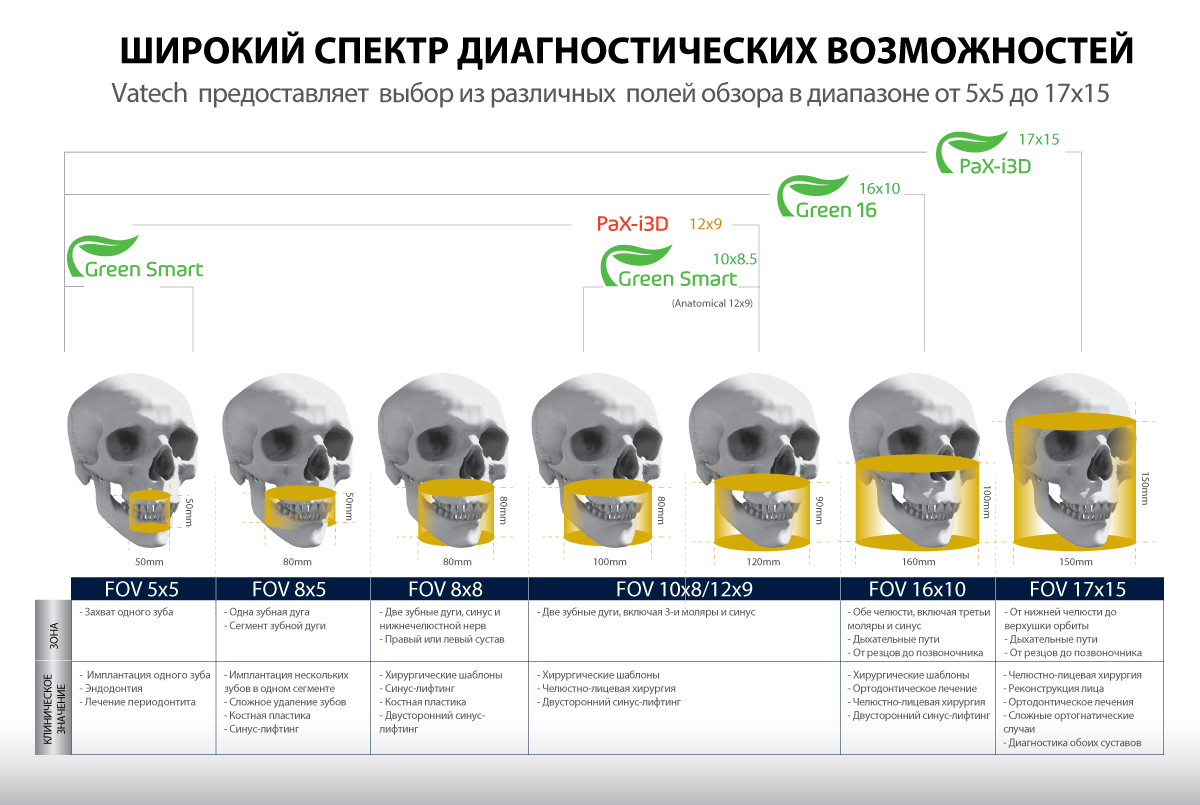

Рис. 2. Различные зоны сканирования на аппаратах VATECH.

Как компьютерный томограф создает объемное изображение?

Во время КЛКТ-сканирования происходит вращение модуля (Гентри) вокруг головы пациента. На компьютерном томографеGreen 16 от Vatech Всего за 4,9 секунды аппарат производит захват около 2000 проекций под разными углами и объединяет их в одно трехмерное изображение.
Очень важно во время процедуры соблюсти неподвижность объекта сканирования. Учитывая высокую скорость обследования в сочетании с формой конусного пучка источника излучения, пациент получает минимальную лучевую нагрузку.

В каких разделах стоматологии применяется КЛКТ сканирование?

Широкое распространение метод компьютерной томографии получил в следующих разделах:

- стоматологическая хирургия
- протезирование и имплантация
- диагностика при этапах эндодонтического лечения
- диагностика при ортодонтическом лечении.

Какую информацию специалисты получают в результате сканирования на КЛКТ аппарате?

Стоматологический компьютерный томограф позволяет получить следующие данные:

- оценить лучевую картину верхней и нижней челюстей, а также смежных структур: гайморовы пазухи, височно-нижнечелюстными суставы и др.
- диагностировать аномалии развития челюстно-лицевой области
- установить степень поражения костной ткани в результате воспалительных процессов, новообразований, последствия трав и т.д.
- уточнить наличие и положение дистопированных и ретинированных зубов.
- производить линейные и угловые измерения.
- использовать полученные данные для CAD/CAM проектирования
- продемонстрировать различный варианты лечения.

Полученная диагностическая информация позволяет персонализировать анатомию пациента, что обеспечивает доктору возможность создать индивидуальный план лечения для пациента.

Насколько безопасно проходить рентгенодиагностику на КЛКТ?

Метод крайне низкодозный в сравнении с другими рентгеновскими методами (флюорографии, маммографии, МСКТ).
Компания Vatech уделяет особое внимание безопасности пациента и персонала. Повышенный уровень безопасности достигается за счет конусной формы рентгеновского пучка, высокой чувствительности сенсора (СМОS) и быстрым временем сканирования (4,9 сек).
В сочетании с хорошей детализацией изображения данная процедура давно стала неотъемлемой частью дентальной рентгенодиагностики.

Где можно пройти КЛКТ диагностику?

На сегодняшний день КЛКТ аппаратами оснащается большое количество стоматологических клиник как частных, так и муниципальных. Кроме того, существуют диагностические центры с большим количеством филиалов.

В чем польза от приобретения КЛКТ для клиники?

Это достаточно просто объяснить:

- быстрое получения достоверных диагностических данных
- удобное и простое в использовании программное обеспечение обеспечивает высокую скорость принятия эффективных решений лечащим врачом
- построения доверительного контакта между доктором и пациентом. Программное обеспечение EzDent-i оснащено консультационным модулем, где наглядно представлены различные состояния ротовой полости со способами их лечения. Использование модуля в работе позволяет быстро и просто донести суть стоматологических манипуляций до пациента при помощи мультипликационных роликов.

Как выбрать конусно-лучевой компьютерный томограф к покупке?

Прежде всего определитесь, какой вид диагностики вам необходим. От данной информации можно отталкиваться при выборе максимального размера поля сканирования.
Для визуализации ротовой полости обычно достаточно аппарата со средним размером сенсора (10x8,5/12x9). В том случае, если предполагается сканировать больший объем черепа стоит рассмотреть аппараты с размером матрицы от 16х9.
Кроме того, каждый из аппаратов оснащен возможностью сканирования сегментов (5х5) с размером вокселя 80 микрон. В компьютерной томографии воксель – это параметр достижимой степени детализации изображения. Чем меньше размер вокселя, тем лучше детализация изображения.

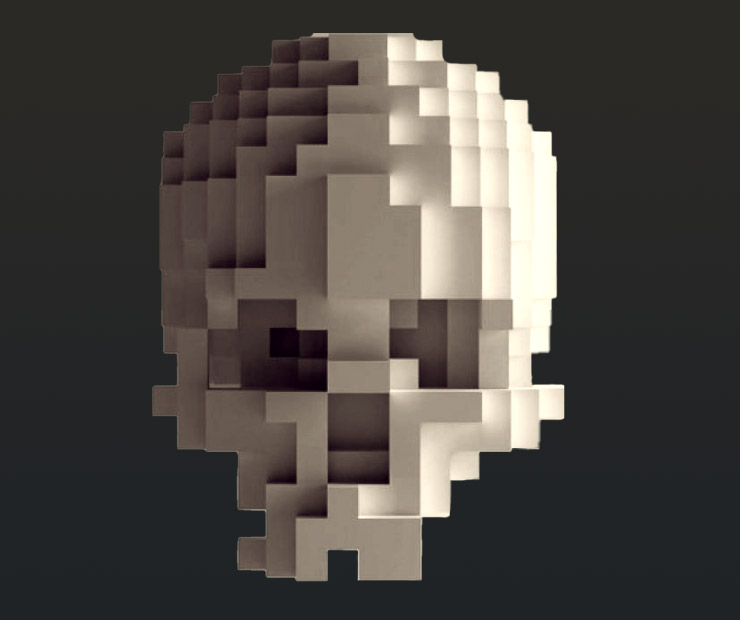

Воксель большого размера

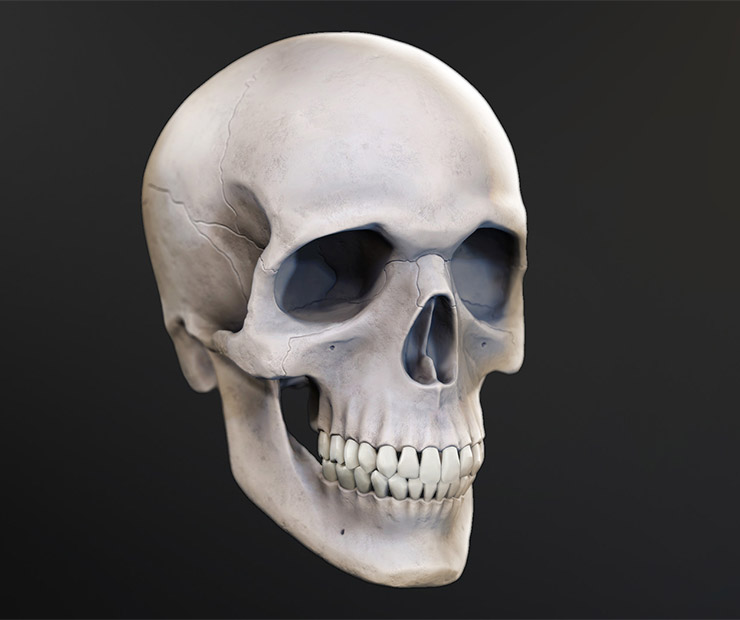

Воксель маленького размера

Я - пациент. Как мне подготовиться к исследованию КЛКТ?

Как правило, специальной подготовки к данному виду следования не требуется. Достаточно снять все металлические предметы с головы и шеи (цепочки, сережки, заколки, очки, беспроводные наушники) и выполнять указания оператора. Прежде всего это – сохранять неподвижность во время сканирования. Несоблюдение данных правил может повлиять на достоверность полученных результатов сканирования. Проще говоря, врачу будет сложнее их интерпретировать.
Не стоит волноваться о лучевой нагрузке: время сканирования на некоторых томографах сокращено до минимума, к тому же, дополнительно на вас наденут рентгенозащитный фартук. Но вы всегда можете поинтересоваться заранее, на каком именно аппарате вам будут делать рентген-исследование. Результат исследования вы можете получить на диске.

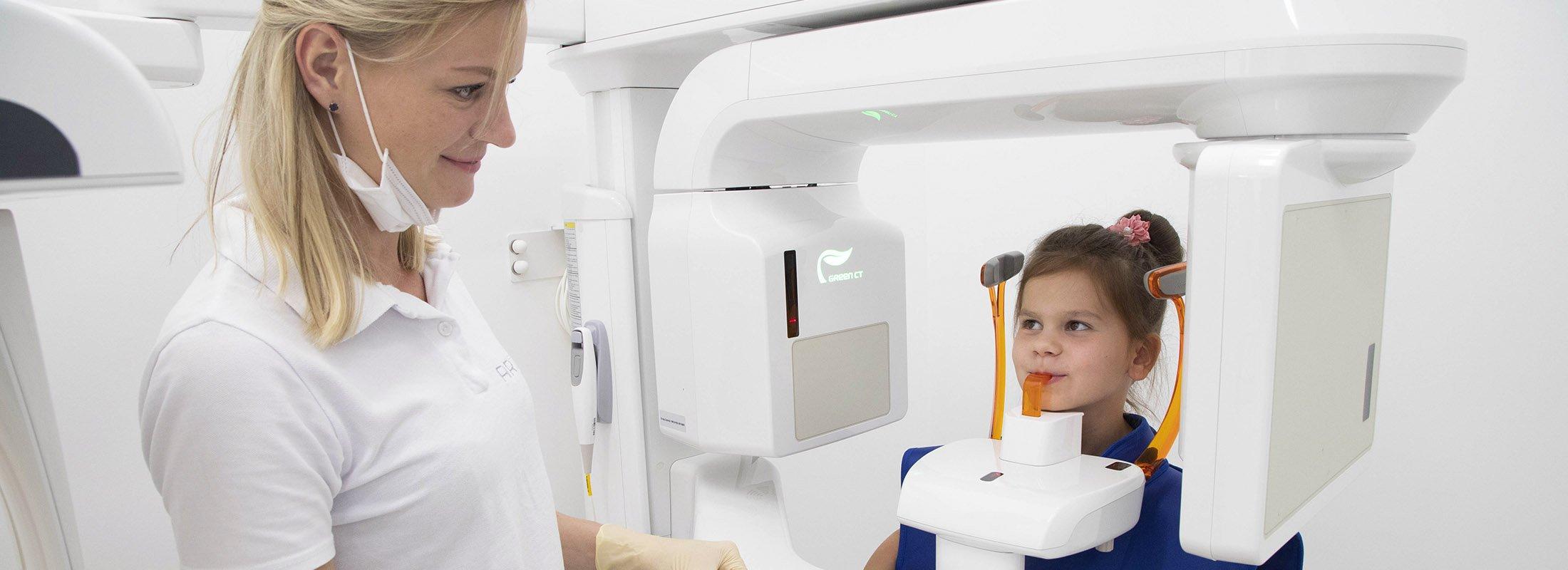

Рис. 5. Получение КЛКТ снимка.
