Радиовизиограф. Описание и принцип работы.

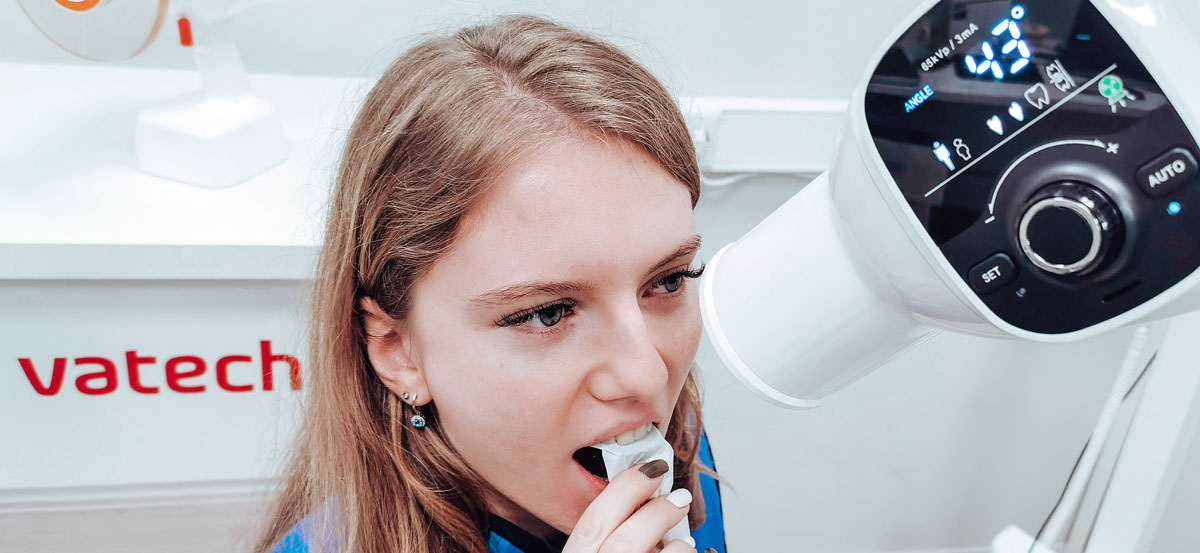

Рис. 1. Получение интраорального снимка.

Цифровая радиовизиография – современный метод получения снимков зубов в стоматологии. Сегодня без цифрового радиовизиографа сложно представить работу современного стоматолога. В данной статье мы постарались ответить на самые частые вопросы докторов и пациентов о данном рентгенографическом способе диагностики зубов.

Что такое радиовизиограф?

Радиовизиограф (сокр. «визиограф», син. “интраоральный сенсор”, “внутриротовой датчик”) – это прибор позволяющий получить рентгеновское изображение зуба в полости рта. Внутри радиовизиограф vatech оснащён высокочувствительным сенсором, с помощью которого устройство фиксирует и передает изображение в цифровом виде на компьютер.

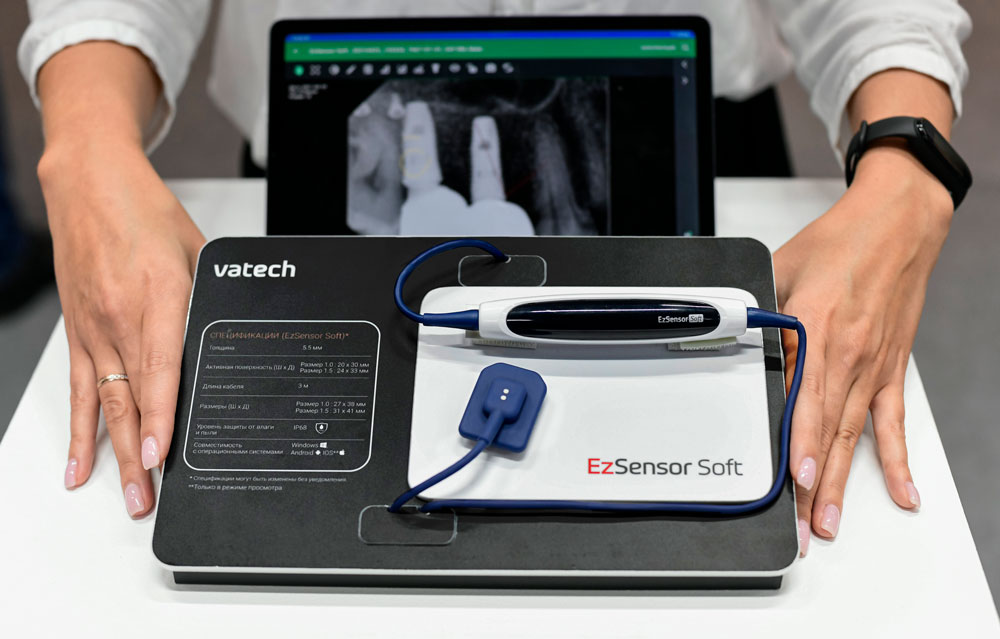

Рис. 2. Радиовизиограф EzSensor Soft в наборе с планшетом и программой EzMobile.

Как работает радиовизиограф VATECH?

Визиограф работает в комплексе с дентальным рентгеновским аппаратом (источником ионизирующего излучения). Также нужен ПК или планшет для вывода изображения.

Принцип работы: в ротовой полости пациента по язычной поверхности зуба размещается цифровой радиовизиограф. С щечной стороны дентальный рентгеновский аппарат выпускает в направлении радиовизиографа рентгеновские лучи. В свою очередь, лучи, проходя через ткани зуба, фиксируются на радиовизиографе. Далее полученная информация отображается на экране компьютера за пару секунд.

Формула проста:
Источник ионизирующего излучения ИИИ + визиограф + компьютер = цифровая радиовизиография.

Помните, визиограф самостоятельно ничего не излучает и служит лишь приемником изображения. Излучение исходит от дентального рентгеновского аппарата.

Какое изображение получает радиовизиограф?

Большой плюс цифровой радиовизиографии – это мгновенное получение детализированного изображения, с возможностью настройки яркости и контрастности, применение различной степени четкости и масштаба снимка визиографом, а также использование набора инструментов измерения. Стоит отметить простоту учета базы данных пациентов, создания и печать отчетов и документаций, наличия различных форматов сохранения и удобство способов электронной передачи полученных данных.

Требуется ли для радиовизиографа специальный компьютер?

Радиовизиограф от Vatech EzSensor 1.5 работает с любым компьютером или ноутбуком с обычным процессором. Важно наличие подлинной версии ОС начиная с Windows XP или старше.

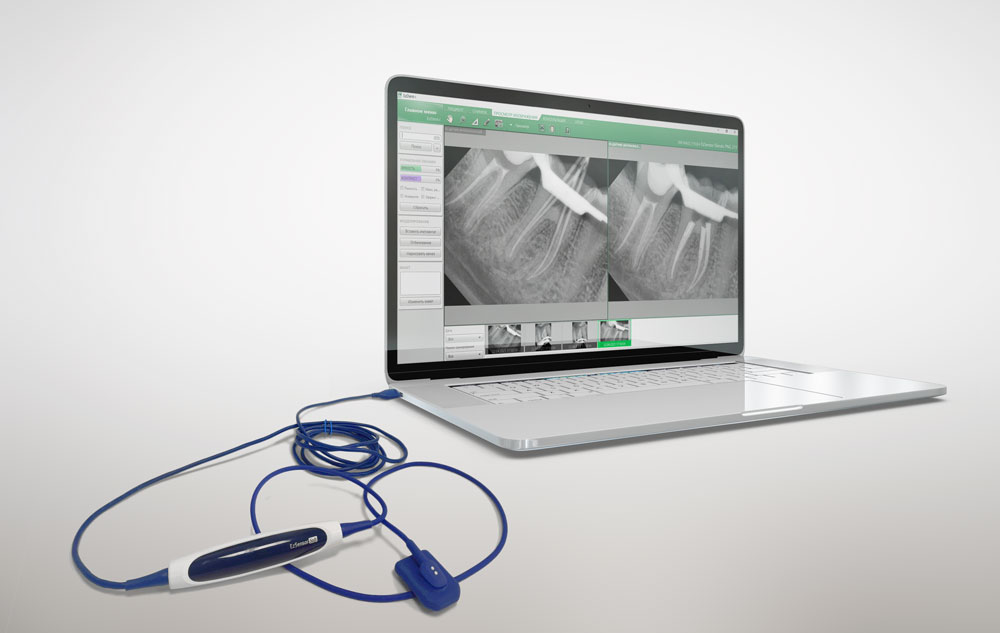

Рис. 3. Радиовизиограф EzSensor Soft, подключенный к ПК.

Какую дозу можно получить при рентгеновском исследовании зуба?

Лучевая нагрузка при данном виде исследования зависит от параметров (напряжения, силы тока и времени экспозиции) дентального рентгеновского аппарата и составляет в среднем 1 микрозиверт (мкЗв). За счет специальной технологии CNT дентальный аппарат EzRay Air Vatech позволяет выдавать дозу в 0.7 мкЗв.

Сложно ли работать на радиовизиографе EzSensor от VATECH?

Простота и удобство использования – это девиз современных радиовизиографов. Эргономичный форм-фактор, интуитивный интерфейс, высокая детализация изображений – все это обеспечивает легкость диагностики в ежедневной работе врача-стоматолога.

С другой стороны, высокая скорость получения изображения сокращает общее время диагностики одного пациента.

Что делать если пациент случайно прикусил радиовизиограф во время исследования?

Убедитесь в отсутствии нарушения целостности алюминиевого корпуса. Вмятины на корпусе могут повлиять на работоспособность сенсора. Для предупреждения последствий от контактов с зубами, используйте специальный мягкий силиконовый чехол, который так же снижает давление корпуса датчика на слизистую пациента. В комплекте имеется 2 таких чехла.

Может ли пациент повредить кабель устройства зубами?

Это достаточно сложно, в связи с тем, что в месте крепления кабеля к датчику провод защищен защитной втулкой.

Обязательно ли надевать на визиограф одноразовый чехол?

Да, обязательно. Это связано в первую очередь, с риском передачи инфекций (COVID, CMV, HBV, HCV, HSV-1,2 HIV и т.д.) Поскольку датчики нельзя помещать в автоклав или погружать в дезинфицирующий раствор, поэтому для соблюдения стандартов инфекционного контроля необходимо использовать защитные средства барьерного типа (одноразовые гигиенические чехлы) и дезинфицирующие салфетки.

Можно ли повторить снимок, если он получился неудачно?

Да. Более того, визиограф может работать в режиме автоматического захвата изображения. Для этого используйте двойной клик правой кнопкой мыши для старта процедуры.

С какими рентгеновскими аппаратами работает радиовизиограф?

С любым дентальным рентгеновским аппаратом. Предварительно выставите параметры экспозиции в режим радиовизиографа для контроля дозы облучения.

Влияет ли мобильный телефон на работу устройства?

Во время рентгенологического исследования зубов нет необходимости выключать мобильный телефон.

Как долго прослужит радиовизиограф?

При правильной технике использования и надлежащем уходе, устройство будет служить годами. Компания Vatech в свою очередь дает 2 года официальной гарантии на визиографы EzSensor и EzSensor Soft
