Портативный дентальный рентген. Описание и принцип работы.

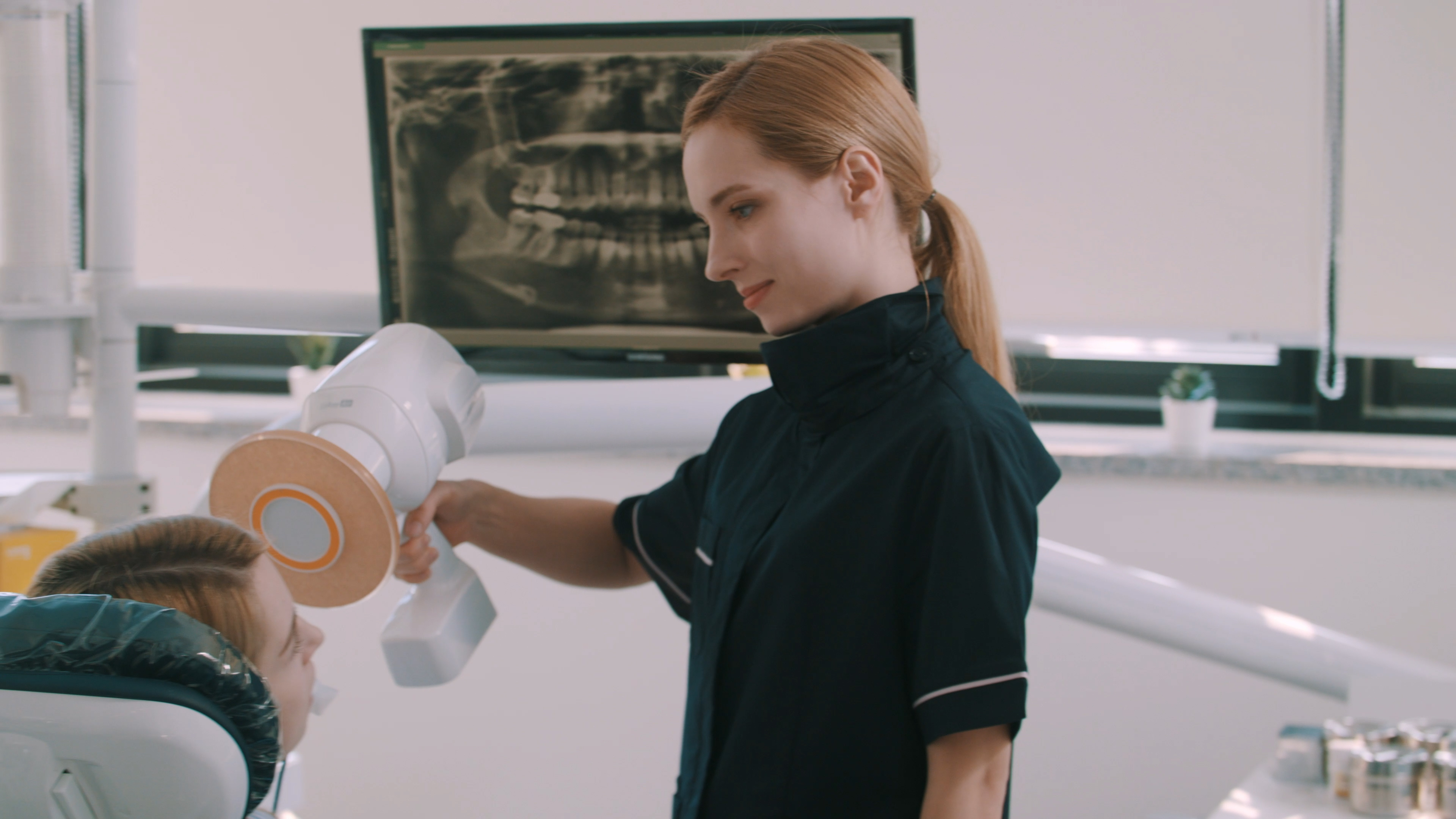

Рис. 1. Получение интраорального снимка.

Интраоральная цифровая рентген-диагностика – современный метод диагностики в стоматологии. Для его проведения используется дентальный рентген и радиовизиограф. Использование портативного рентгена обусловлено такими преимуществами как: возможность проводить безопасную диагностику не прерывая лечения, а также простота использования, например с портативным рентгеном EzRay Air от Vatech оператор может производить съемку одной рукой.

Что такое портативный рентген?

Портативный или дентальный рентген – это рентгеновский аппарат, предназначенный для проведения лучевого исследования в стоматологии. Применяется для анализа состояния зубов и окружающих их тканей. С помощью портативного рентгена врач может вовремя диагностировать большинство заболеваний в ротовой полости таких как, скрытые кариозные поражения и другие патологические образования.

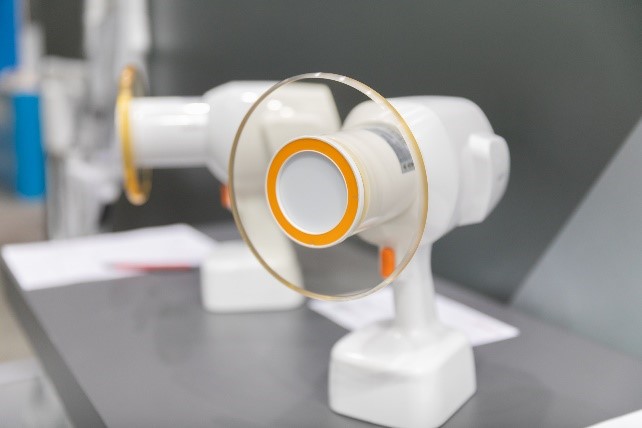

Рис. 2. Портативный рентген-аппарат EzRay Air от Vatech.

Принцип работы портативного дентального рентгена.

В компактном корпусе размещена рентгеновская трубка, генерирующая излучение. Устройство строго дозирует количество излучения и направляет его в область исследования. Для получения изображения также необходимы радиовизиограф (датчик) и устройство для демонстрации исследования – компьютер или планшет. Таким образом, для проведения исследования недостаточно одного лишь портативного рентгена, источника излучения. Необходимо также иметь и его приемник – визиограф.

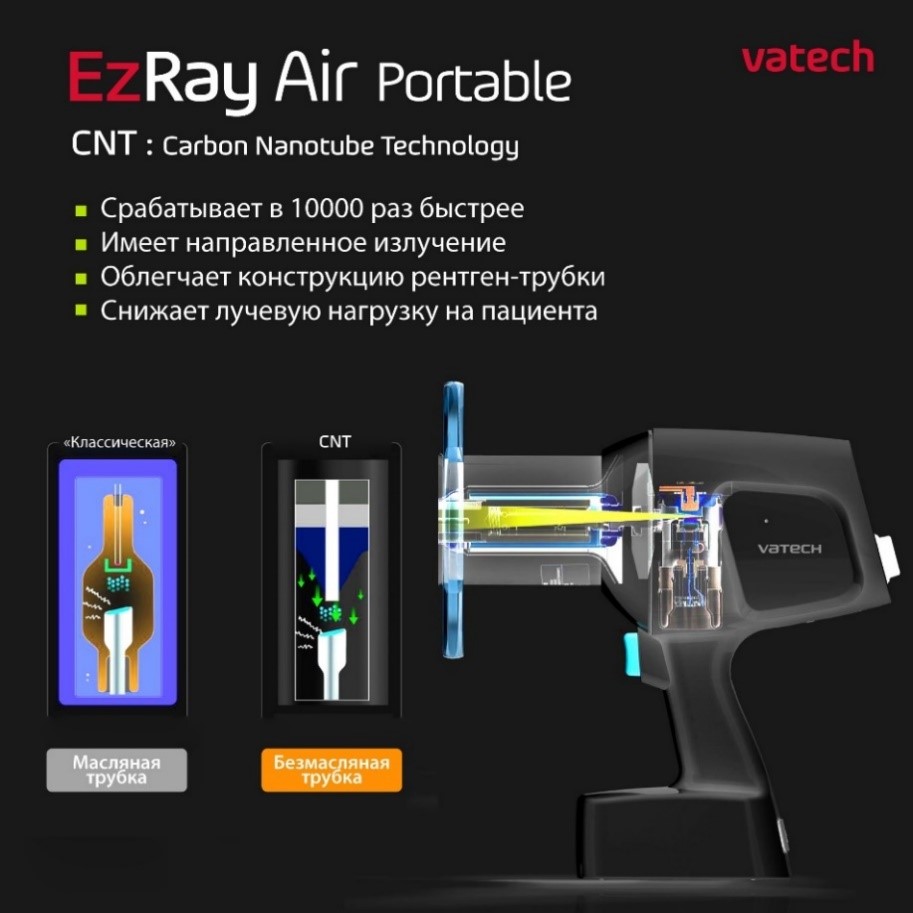

Рис. 3. Устройство портативного рентгена EzRay Air P.

Как происходит исследование с помощью дентального рентгена EzRay Air Portable от VATECH?

Врач размещает во рту пациента радиовизиограф в зоне интереса и с внешней стороны направляет портативный рентген. Излучение, исходящее из рентген аппарата, проходит сквозь ткани (зубы, кости) пациента и попадает на визиограф. Далее визиограф передает снимок на компьютер или планшет, на котором врач может ознакомиться с результатом исследования.

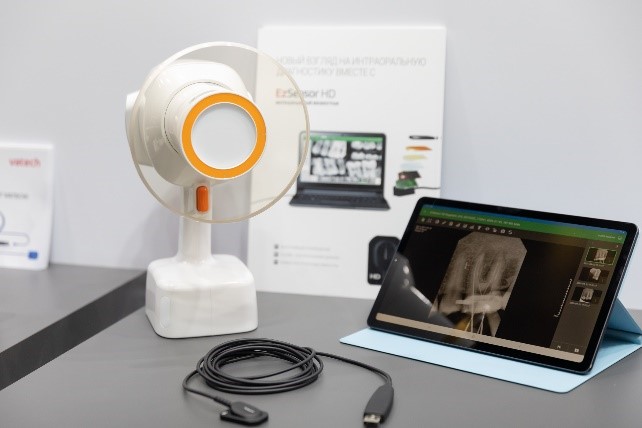

Рис. 4. Мобильный набор для интраорального исследования.

Опасно ли использовать портативный рентген EzRay Air Portable?

Использование EzRay Air Portable при соблюдении правил эксплуатации является безопасным как для врача, который проводит съемку, так и для пациента. Надежная защита обеспечивается применением двух уровней экранирования – внутреннего и внешнего.

Можно ли использовать портативный рентген в стоматологическом кабинете?

Использование портативного рентгена в стоматологическом кабинете разрешено и регулируется нормами СаНпиН. Особое внимание стоит обратить на пункт: СанПиН 2.6.1.1192-03 п. 3.22 Управление передвижными, палатными, хирургическими, флюорографическими, дентальными, маммографическими аппаратами осуществляется в помещении проведения рентгенологического исследования с помощью выносного пульта управления на расстоянии не менее 2,5 м от рентгеновского излучателя. Таким образом, рентген аппарат должен иметь возможность установки на штативе и использования выносной кнопки для активации экспозиции из безопасного места. Например - EzRay Air Portable от компании VATECH. Данное устройство обладает скромными размерами и небольшим весом, что позволяет разместить его на обычном штативе для фотоаппаратов. Для фиксации на штативе от фотоаппарата требуется специальный держатель. Приобретается отдельно.

Нужно ли использовать рентгенозащитный фартук при использовании портативного рентгена?

Да, согласно требованиям СанПиН, при проведении исследований с использованием источников рентгеновского излучения необходимо использовать рентгенозащитные фартуки для оператора и пациента.

Какие виды дентальных рентген аппаратов существуют?

Существует два вида аппаратов – стационарные и мобильные. Стационарные устанавливаются на стену, и имеют длинное плечо, с помощью которого можно удобно разместить источник излучения рядом с пациентом. Мобильные аппараты используют питание от аккумуляторов и могут использоваться в разных кабинетах. VATECH производит оба варианта - EzRay Air Portable и EzRay Air Wall. Данные аппараты обладают схожими характеристиками и различаются видом исполнения.

На что обратить внимание при выборе дентального рентгена?

Для того, чтобы получить качественное изображение при выборе портативного рентгена необходимо учитывать такие параметры, как размер фокального пятна, силу тока и напряжение на трубке. Чем меньше размеры фокусного пятна, тем четче изображение, тем более мелкие дефекты можно обнаружить с помощью данного источника излучения. Размер фокального пятна у EzRay Air Portable – 0.4 мм, что является одним из самых лучших показателей на рынке дентальных рентген аппаратов.

Напряжение на трубке рентгеновского аппарата определяет качество визуализации костных структур. Так, напряжение 60 кВ используется для диагностики заболеваний пародонта, а 70 кВ лучше для диагностики верхушек корней зубов и структуры костной ткани. EzRay Air Portable обладает напряжением 65 кВ, что делает его использование более оптимальным в стоматологии, особенно в диагностике кариеса.

Какую дозу можно получить при рентгеновском исследовании зуба?

Лучевая нагрузка при данном виде исследования зависит от параметров (напряжения, силы тока и времени экспозиции) дентального рентгеновского аппарата и составляет в среднем 1 микрозиверт (мкЗв). За счет специальной технологии CNT дентальный аппарат EzRay Air позволяет выдавать дозу в 0.7 мкЗв.

Для получения высококачественного снимка необходимо использование рентгена и датчика одного производителя?

Да, производитель при создании аппаратов подбирает оптимальные характеристики для их использования. Поэтому с аппаратами EzRay Air рекомендуется использовать визиографы EzSensor , EzSensor Soft и  EzSensor HD
